Монтаж и подключение к электросети канального вентилятора своими руками

Подробные схемы по подключению вытяжного вентилятора в ванной: через выключатель, со встроенным таймером и датчиком влажности

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

  • L — фаза;
  • N — ноль;
  • PE — земля;
  • LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Особенности стандартного подключения контактов устройства:

  • Земля и ноль подсоединяются напрямую с распределительной коробки.
  • Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

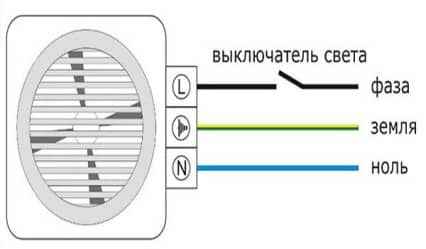

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

  • На клемму N подводят ноль.
  • На L — фазу.
  • Вентилятор подключают как через выключатель, так и напрямую.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

  • Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
  • Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

  • Жилу N от питающей сети подключают к нулевой жиле вытяжки.
  • Фазу питания соединяют с входящим контактом выключателя.
  • Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

  • Нулевую жилу питания соединяют с нулем осветительного прибора.
  • Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

Установка и подключение канального вентилятора

Основным элементом любой принудительной системы вентиляции является вентилятор. Он призван обеспечить качественную рециркуляцию воздуха как в бытовых, так и в промышленных помещениях. Модель выбирается в зависимости от подготовленного проекта, а монтаж канального вентилятора под силу даже начинающему мастеру.

Простейшая схема вентиляции с канальным вентилятором представлена на рисунке.

Разновидности канальных вентиляторов

Существует несколько типов канального вентилятора, приспособленных для установки в воздуховоды определенной конфигурации.

Осевые

Такой тип создает подачу потоков воздуха непосредственно по воздуховодам посредством вращения устройства с лопастями вокруг своей оси, при этом направление движения масс совпадает с вращением вала. Эффективность таких устройств достигает значения в 75%.

Радиальные

Такие изделия канального типа эффективно вытягивают отработанный воздух их разных помещений при помощи центробежных сил. Для установки в комнате для водных процедур идеально подходит изделие, у которого рабочие лопатки будут загнуты против вращения — эффективность у них возрастает до 80%, при работе нет сильного шума.

Комбинированные

Симбиоз радиального и осевого канального вентилятора считается специалистами по эксплуатации аналогичного оборудования одним из современных достижений в усовершенствовании этого вида изделий. Принцип функционирования у них основан на воздействии центробежных сил на поток воздуха и вращении вала двигателя, а эффективность использования достигает 80%.

Характеристики изделия

Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:

  • max расход воздуха — 5330 м³/ч;
  • max давление — 900 Па;
  • перфорации для скрепления с трубопроводами — 100-400 мм;
  • небольшой уровень звукового воздействия;
  • производительность может регулироваться;
  • установка производится быстро, при этом не требуется особых навыков;
  • техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.

В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.

Что нужно для монтажа

Когда производится установка канального вентилятора, то нужно правильно соединить его с воздуховодом, чтобы не возникало утечек, поток воздуха должен двигаться плавно без пульсации. Воздуховоды бывают трех основных сечений: квадрат, круг и прямоугольник. Канальные вентиляторы изначально оборудованы фланцами квадратного сечения, поэтому при их монтаже нужно определиться с применением переходников и разных вставок.

Есть модели вентиляторов, монтаж электрического привода которых может быть произведен в различном положении, но есть и такие, где двигатель разрешено устанавливать только в горизонтальном или вертикальном положении. При сборке конструкций своими руками необходимо сверяться со схемой установки, рекомендуемой изготовителем.

Чтобы правильно выполнить монтаж и подключение канального вентилятора к электросети, вам потребуются такие элементы:

  • составные части воздуховода;
  • сам вентилятор;
  • пружинные или резиновые амортизаторы;
  • соединители каналов, уплотняющие вставки;
  • электрические кабели, защитные устройства (азо), устройства для качественного заземления.

Аналогичные системы установленного образца применяются в помещениях, где есть повышенная влажность, но нет оконных проемов: комнатах для личной гигиены, прачечных, расположенных в цокольном или подвальном помещении.

Система вентиляции может иметь разветвленную сеть и различное сечение, но вентилятор обозначенного типа устанавливается всегда внутри канала или монтируется в трубу воздуховода с соблюдением всех рекомендаций.

Среди достоинств использования такого оборудования специалисты отмечают следующие факторы.

  1. Весьма несложный монтаж, который отвечает всем установленным нормативам.
  2. Устройство можно расположить в любом удобном для монтажа положении, нужно только подобрать соответствующую модель.
  3. К любой электрической сети вентилятор можно подключить быстро, для этого есть специальные клеммы в коробке на его корпусе.
  4. Можно производить регулировку расхода воздуха для увеличения производительность изделия.

Одним из самых распространенных способов закрепления вентиляторов является установка их на стальных стержнях с резьбой и ленте с отверстиями или на кронштейнах.

Особенности установки

Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.

Читать еще:  Калибровка принтера при помощи встроенных программ, сканера и profilerpro

Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.

Для увеличения производительности устанавливают несколько вентиляторов параллельно, а для повышения рабочего давления их монтируют последовательно.

Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.

Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.

Подключение к электросети

Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.

Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.

Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:

  • надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
  • фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
  • вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
  • монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
  • при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.

В инструкции по использованию устройства есть все рекомендации производителя по правильной его установке с соблюдением всех предосторожностей.

Достоинства канальных вентиляторов

Эти устройства обладают такими несомненными преимуществами:

  • весьма высокая производительность и эффективность;
  • низкий уровень шумового воздействия на окружающих;
  • безусловная компактность расположения;
  • точная балансировка вала, что способствует длительной работе без необходимого технического обслуживания;
  • простой монтаж.

При выборе такого типа вентилятора для комнаты, где осуществляется личная гигиена всех проживающих в квартире, пользователям следует обращать внимание на диаметр изделия, чтобы он соответствовал размерам используемого воздуховода. Кроме этого, стоит поинтересоваться специальным параметром, отвечающим за обмен воздуха в единицу времени для помещения, куда будет устанавливаться изделие, чтобы производительность была соответствующая. Для ванной комнаты эта величина будет равна 8, для санузла — 10, а для душевой она возрастает до 25. Чтобы точно подсчитать нужную для качественной вентиляции вашего помещения производительность вентилятора, надо знать объем помещения и умножить его на стандартную кратность обмена воздуха.

Например, при высоте 2,75 м и площади 5,5 кв. метров ванной комнаты, производительность вентилятора должна быть не менее 5,5х2,75х8 = 121 м 3 /ч.

Зная рассчитанную величину производительности, легко можно подобрать соответствующий ей канальный вентилятор.

Основные правила монтажа канального вентилятора

Принудительные системы вентиляции все чаще применяются в жилых, офисных и промышленных помещениях и одним из главных элементов является канальный вентилятор. В этой статье мы расскажем, как произвести монтаж канального вентилятора своими руками, уделим внимание наиболее важным моментам.

О канальных вентиляторах и способах их соединения с воздуховодом

Канальные вентиляторы получили широкое применение благодаря целому ряду достоинств:

  • Высокой производительности с возможностью регулировки.
  • Малой шумности.
  • Простоте монтажа – установка канального вентилятора возможна в любом положении, необходимо лишь подобрать соответствующую модель.
  • Простоте подключения к электросети.

В первую очередь ответ на вопрос — как правильно установить канальный вентилятор начинается с правильного его соединения с воздуховодом, от чего зависят параметры воздушного потока. При установке канального вентилятора необходимо учесть как размер, так и форму канала.

Изначально вентилятор комплектуется присоединительным фланцем квадратного сечения. Однако каналы могут быть прямоугольными или круглыми, что требует заблаговременного учета того, какая установка необходима и какое дополнительное оборудование необходимо.

При монтаже канального вентилятора необходимо правильно сориентировать направление мотора. Есть модели вентилятора, в которых расположение двигателя может быть и вертикальным, и горизонтальным, но часть моделей требует определенного положения и использования гибких вставок. Для этого обратите внимание на прилагаемую схему сборки.

Итак, для монтажа канального вентилятора необходимо:

  • пружинный или резиновый вибратор;
  • присоединительные фланцы;
  • кабели;
  • заземляющее и защитное устройства.

В целом же, ответ на вопрос как правильно установить канальные вентиляторы во многом зависит от формы воздуховода – круглой или прямоугольной.

Монтаж вентиляторов в прямоугольные воздуховоды

Прямоугольные воздуховоды подразделяются на каналы с квадратным и произвольным сечением. Наиболее частым вариантом является воздуховод с квадратным сечением, что позволяет обеспечить оптимальную скорость воздушного потока, минимизировать шум и потери. Установка заключается только в размещении вентилятора внутри канала и соединении фланцев с проверкой герметичности стыков.

Более сложным является монтаж канального вентилятора в воздуховод с произвольным прямоугольным размером. Здесь необходим пирамидальный переход под требуемое квадратное сечение при длине равной половине общей длины вентилятора.

Размер входного отверстия оборудования должен соответствовать параметрам рабочего колеса. Обратите внимание на указанный производителем размер, часто он указывается в дециметрах, а не в миллиметрах. При необходимости соединительный фланец воздуховода необходимо плавно увеличить или уменьшить под размер вентилятора. Расширение воздуховода (или сужение) делается на одну сторону с углом 8 – 10°. Необходимо строго следовать схеме подключения, чтобы не нарушить проходимость воздушного потока. Иначе возможно значительное уменьшение производительности оборудования.

Особенности монтажа вентиляторов в круглый воздуховод

Для соединения вентилятора с круглым воздуховодом необходим плавный переход с квадратного фланца на круг длиной не менее половины длины всего вентилятора. В том случае, диаметр отверстия воздуховода больше чем диаметр входа, но меньше квадрата присоединительного фланца, то подключение производится непосредственно к оборудованию. Фланец должен подходить по размеру под параметры входа.

Если условием монтажа является превышение диаметра воздуховода размера сечения фланца вентилятора, то необходимо использовать дополнительные аксессуары для перехода. Чаще всего это конический переход с углом раскрытия в 8 – 10°. Для воздуховода необходим специальный фланец перекрытия обеспечивающий качественный стык.

Подключение к электросети

Завершается установка канального вентилятора в воздуховод подключением оборудования к электросети. Для этого ознакомьтесь с прилагаемой производителем схемой и найдите на корпусе клеммную коробку. Для работы вентиляционной системы необходимо подключить электродвигатель и заземляющий провод, в месте подключения которого на корпусе есть соответствующий значок.

В схеме подключения должна присутствовать пускозащитная аппаратура – тепловое реле и магнитный пускатель. Очень важно чтобы номинальный ток в сети соответствовал току оборудования. После завершения подключения необходимо произвести кратковременное включение для проверки направления вращения вентилятора. При ошибке необходимо переподключить фазы в клеммной коробке. При однофазном питании направление движения устанавливается на заводе и запрещено менять его самостоятельно.

Подключение вентилятора. Основные правила и требования при установке.

В этой статье речь пойдёт о вентиляционной системе в целом, и о подключение вентилятора к сети, своими руками. Мы изучим разновидности этих устройств, особенности их установки и схему подключения к электрической сети, ознакомимся с основными требованиями и нормами. Но давайте по порядку.

Так как благодаря системе воздухообмена формируется комфортная и безопасная для человека кислородная среда, а также микроклимат, то крайне важно, чтобы при установке вентиляции были соблюдены все требования. Это необходимо для того, чтобы в закрытом помещении сохранялся стабильный нормальный уровень влажности.

Ключевые требования и нормы при установке вентиляционной системы

Существуют строительные нормативы и правила (СНиП), которые касаются установки вентиляционной системы. К примеру в странах СНГ, воздухоотвод в ванной комнате должен обеспечивать воздушный приток, интенсивность которого будет 25 м 3 /час. В случае совмещенного санузла приток воздуха увеличивается до 50 м 3 /час. Все основные нормы прописаны в разделе «Отопление, вентиляция и кондиционирование» СНиП 41-01-2003.

Также есть дополнительные требования и рекомендации:

  • Шум, который исходит от вентилятора, не должен превышать 35 дБ
  • В техпаспорте к вентилятору должны быть указаны следующие параметры: класс ІІ, тепловая защита, ІР44 (45)
  • Вытяжку стоит монтировать напротив входной двери в ванную или туалет, так как данная дверь является главным источником поступления воздуха в помещение

Типы вентиляционных систем

Есть три классификации систем вентиляции: по воздухообмену, по назначению и по конструкции. Рассмотрим каждую из них детальнее.

Читать еще:  Использование термометра и турмощупа для духовки

Вентиляция по воздухообмену бывает:

  • Естественной. Благодаря разнице давления между улицей и квартирой или домом обеспечивается воздушный приток от окон, балкона и дверей к вентиляционному каналу. В случае монтажа окон или дверей, которые отличаются повышенной герметичностью, данная система не будет работать из-за нарушенной воздушной циркуляции
  • Искусственной. Принудительная вентиляция в ванной комнате и туалете обеспечивается действием специального вентилятора, который встраивается в воздухообменную конструкцию. Этот вентилятор вытягивает воздух из ванной комнаты наружу, свежий воздух поступает из других помещений и комнат. Данная конструкция способствует полному удалению неприятных запахов

По назначению:

  • Вытяжная (воздушные массы выводятся с помощью специальных каналов)
  • Приточная (воздух поступает в помещение искусственным способом, создается дополнительное лишнее давление, которое способствует выходу старых воздушных масс через шахту)
  • Смешанная (соединяет в себе вытяжную и приточную системы)

По конструкции:

  • Канальная – устанавливается в случае необходимости дополнительной сильной очистки воздушных потоков от конденсата, пара, пыли, устанавливается с целью подвода вентиляционной системы к участку (чаще всего частному дому)
  • Бесканальная – в доме или квартире есть вентиляционные каналы, которые встроены в стеновые отверстия, именно через них реализуется движение воздушных потоков. Например, есть ванная комната и туалет, между которыми есть окно вентиляции, а из туалета есть выход к вентиляционному каналу

Для чего нужны вентиляторы в доме?

Супертихий вентилятор с инновационным дизайном

Некоторые подсобные помещения в доме или квартире в силу ряда причин больше других подвержены процессу конденсации, поэтому в них целесообразно установить дополнительные вентиляционные устройства. Вентиляция обеспечивает оптимальный микроклимат в данных помещениях, как для человека, так и для предметов и элементов интерьера.

Вентиляция значительно снижает влажность воздуха в помещении, что особенно актуально для ванной комнаты и туалета — помещений с повышенной влажностью. Снижение влажности препятствует образованию плесени и порчи электроприборов и элементов интерьера по причине повышенной влажности в помещении. А так же вентиляция устраняет нежелательные запахи и препятствует размножению бактерий.

Вентиляция может быть, как естественной, так и искусственной. При отсутствии возможности обеспечения естественной изоляции ванной комнаты и туалета (отсутствие окон в данных помещениях, высокая герметичность окон и дверей, установленных в квартире), применяется искусственная вентиляция, которая реализуется посредством установки вентиляторов, специально предназначенных для вентиляции бытовых помещений.

Подключение вентилятора к электрической сети

Одним из этапов монтажа системы вентиляции является подключение вентилятора к электрической сети. Ниже рассмотрим особенности подключения вентиляторов.

При подключение вентилятора вентиляции следует в первую очередь учесть тот факт, что ванная комната и туалет относятся к помещениям с повышенным уровнем влажности. Следовательно, все элементы электропроводки и арматура для ее монтажа должны иметь корпус с достаточным уровнем защиты от влаги. Как правило, степень защиты корпуса монтируемых конструктивных элементов электропроводки выбирается не ниже IP44.

Каким образом вентиляторы подключаются к электрической сети?

В данном случае всё зависит от его конструктивных особенностей. Есть типы вентиляторов, включение и отключение которых обеспечивается встроенным выключателем, управление которым производится шнурком. Потянув шнурок вниз можно включить или отключить вентилятор.

В некоторых вентиляторах предусмотрена возможность открытия и закрытия вентиляционного отверстия, обычно в данное устройство закрытия и открытия отверстия встраивается выключатель. Потянув за одну веревку отверстие открывается, и вентилятор начинает работать, потянув за другую веревку, отверстие вентилятора закрывается и он отключается от электрической сети.

Если в вентиляторе не предусмотрено вышеприведенных устройств или по той или иной причине ими неудобно пользоваться (например, если вентилятор находится достаточно высоко относительно пола), тогда для включения и выключения вентилятора необходимо установить выключатель. Для этой цели подойдут выключатели, используемые для осветительной аппаратуры, так как мощность вентилятора, как правило, небольшая.

Как и упоминалось выше, все элементы электрики, монтируемые в ванной, в том числе и выключатель, должны иметь надежную защиту от влаги.

Откуда брать питание для вентилятора?

Потребляемая мощность данного потребителя электрической энергии небольшая, поэтому если не провели отдельную линию для его питания сразу, то не стоит переживать по этому поводу. Его можно подключить в ближайшей распределительной коробке, а при ее отсутствии ответвить линию от одной из розеток, расположенных в ванной комнате. Если в ванной комнате установлена розетка, например, для стиральной машинки, то можно подключить вентилятор от нее.

Схема подключения вентилятора в ванной комнате

Подключение вентилятора с таймером

Время работы вентилятора в ванной или туалете может устанавливаться с помощью таймера. Для этих целей могут использоваться, как универсальные таймеры, так и вентиляторы со встроенными таймерами.

Схема подключения вентилятора со встроенным таймером

Автоматическое включение вентилятора

Включение вентилятора вентиляции ванной комнаты может осуществляться автоматически. Основная задача вентилятора, как и упоминалось выше — это снижение уровня влажности в помещении, исходя из этого принципа, необходимо реализовать автоматическое включение вентилятора в случае повышения уровня влажности в помещении. Датчик уровня влажности (гидростат) осуществляет включение вентилятора вентиляции в случае повышения уровня влажности в помещении до установленного значения.

Гидростат для управления вентилятором в ванной

Схема подключения гидростата для управления вентилятором

Что касается туалета, где, помимо снижения уровня влажности вентилятор устраняет нежелательные запахи, одного датчика уровня влажности будет недостаточно. В данном случае для реализации автоматического включения вентилятора устанавливается датчик движения. То есть, когда в зоне обнаружения датчика появляется движение, он подает напряжение на вентилятор и соответственно при отсутствии движения в зоне обнаружения датчика вентилятор через некоторое время отключается. Целесообразно выбирать датчик движения, в котором предусмотрена возможность выставить время, по истечению которого происходит отключение нагрузки в случае отсутствия движения в помещении.

В большинстве случаев установкой датчиков движения и уровня влажности в помещении пренебрегают и ограничиваются установкой выключателя для управления вентилятором вручную.

Пошаговое подключение вентилятора от выключателя

В первую очередь, при установке вентилятора, необходимо его разобрать — снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя. Иногда используется потайной шуруп на боковой стороне вентилятора.

Далее прокидываем внутрь питающий кабель. Специально для этого будет предназначена резиновая круглая заглушка. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.

Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

Как обычно, при любых работах с проводами под напряжением, выключаем автоматические выключатели. Для этого в учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции, выключайте все, так будет безопаснее.

Подключение проводов выполняется к клеммам вентилятора, скорее всего они будут скрыты защитной крышкой. Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7 мм.

Для подключения достаточно фазного (обычно белый), нулевого (обычно синий) и заземления (обычно жёлтый) проводов. Бывает что заземление не подключается, так как в некоторых моделях вентиляторов корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.

Порядок подключения проводов к вытяжному вентилятору следующий:

  • Белый фазный провод – в клемму с маркировкой L
  • Синий нулевой провод – в клемму с маркировкой N
  • Жёлтый заземляющий провод – в клемму с маркировкой заземления
Подключение вентилятора к клемнику

Помещаем провода в клеммы и затягиваем крепежные болты. Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».

Если все сделано правильно, то лопасти вентилятора начнут вращаться. После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

Крепление вытяжного вентилятора на плитку

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам, но у этого способа есть недостатки при установке на плитку: необходим электроинструмент, специальное сверло и минимальные навыки сверления подобных материалов. Поэтому рассмотрим установку вытяжного вентилятора в ванной на силиконовый герметик.

Читать еще:  Htc one m8 – еще одна попытка вернуть лидерство

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается. Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча .

Подключение вентилятора и последующий монтаж

Через некоторое время (2-3 часа), когда силикон застынет, вентилятор будет полностью готов к работе, можно будет снять удерживающие элементы и приступить к его непосредственному использованию по прямому назначению.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится. Если уже у вас остались вопросы по подключении вытяжного вентилятора, обязательно пишите их в комментариях к статье, постараемся помочь.

Установка и подключение канального вентилятора

Основным элементом любой принудительной системы вентиляции является вентилятор. Он призван обеспечить качественную рециркуляцию воздуха как в бытовых, так и в промышленных помещениях. Модель выбирается в зависимости от подготовленного проекта, а монтаж канального вентилятора под силу даже начинающему мастеру.

Простейшая схема вентиляции с канальным вентилятором представлена на рисунке.

  • 1 Разновидности канальных вентиляторов
    • 1.1 Осевые
    • 1.2 Радиальные
    • 1.3 Комбинированные
  • 2 Характеристики изделия
  • 3 Что нужно для монтажа
  • 4 Особенности установки
  • 5 Подключение к электросети
  • 6 Достоинства канальных вентиляторов

Разновидности канальных вентиляторов

Существует несколько типов канального вентилятора, приспособленных для установки в воздуховоды определенной конфигурации.

Осевые

Такой тип создает подачу потоков воздуха непосредственно по воздуховодам посредством вращения устройства с лопастями вокруг своей оси, при этом направление движения масс совпадает с вращением вала. Эффективность таких устройств достигает значения в 75%.

Радиальные

Такие изделия канального типа эффективно вытягивают отработанный воздух их разных помещений при помощи центробежных сил. Для установки в комнате для водных процедур идеально подходит изделие, у которого рабочие лопатки будут загнуты против вращения — эффективность у них возрастает до 80%, при работе нет сильного шума.

Комбинированные

Симбиоз радиального и осевого канального вентилятора считается специалистами по эксплуатации аналогичного оборудования одним из современных достижений в усовершенствовании этого вида изделий. Принцип функционирования у них основан на воздействии центробежных сил на поток воздуха и вращении вала двигателя, а эффективность использования достигает 80%.

Характеристики изделия

Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:

  • max расход воздуха — 5330 м?/ч;
  • max давление — 900 Па;
  • перфорации для скрепления с трубопроводами — 100-400 мм;
  • небольшой уровень звукового воздействия;
  • производительность может регулироваться;
  • установка производится быстро, при этом не требуется особых навыков;
  • техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.

В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.

Что нужно для монтажа

Когда производится установка канального вентилятора, то нужно правильно соединить его с воздуховодом, чтобы не возникало утечек, поток воздуха должен двигаться плавно без пульсации. Воздуховоды бывают трех основных сечений: квадрат, круг и прямоугольник. Канальные вентиляторы изначально оборудованы фланцами квадратного сечения, поэтому при их монтаже нужно определиться с применением переходников и разных вставок.

Есть модели вентиляторов, монтаж электрического привода которых может быть произведен в различном положении, но есть и такие, где двигатель разрешено устанавливать только в горизонтальном или вертикальном положении. При сборке конструкций своими руками необходимо сверяться со схемой установки, рекомендуемой изготовителем.

Чтобы правильно выполнить монтаж и подключение канального вентилятора к электросети, вам потребуются такие элементы:

  • составные части воздуховода;
  • сам вентилятор;
  • пружинные или резиновые амортизаторы;
  • соединители каналов, уплотняющие вставки;
  • электрические кабели, защитные устройства (азо), устройства для качественного заземления.

Аналогичные системы установленного образца применяются в помещениях, где есть повышенная влажность, но нет оконных проемов: комнатах для личной гигиены, прачечных, расположенных в цокольном или подвальном помещении.

Система вентиляции может иметь разветвленную сеть и различное сечение, но вентилятор обозначенного типа устанавливается всегда внутри канала или монтируется в трубу воздуховода с соблюдением всех рекомендаций.

Среди достоинств использования такого оборудования специалисты отмечают следующие факторы.

  • Весьма несложный монтаж, который отвечает всем установленным нормативам.
  • Устройство можно расположить в любом удобном для монтажа положении, нужно только подобрать соответствующую модель.
  • К любой электрической сети вентилятор можно подключить быстро, для этого есть специальные клеммы в коробке на его корпусе.
  • Можно производить регулировку расхода воздуха для увеличения производительность изделия.

    Одним из самых распространенных способов закрепления вентиляторов является установка их на стальных стержнях с резьбой и ленте с отверстиями или на кронштейнах.

    Особенности установки

    Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.

    Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.

    Для увеличения производительности устанавливают несколько вентиляторов параллельно, а для повышения рабочего давления их монтируют последовательно.

    Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.

    Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.

    Подключение к электросети

    Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.

    Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.

    Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:

    • надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
    • фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
    • вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
    • монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
    • при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.

    В инструкции по использованию устройства есть все рекомендации производителя по правильной его установке с соблюдением всех предосторожностей.

    Достоинства канальных вентиляторов

    Эти устройства обладают такими несомненными преимуществами:

    • весьма высокая производительность и эффективность;
    • низкий уровень шумового воздействия на окружающих;
    • безусловная компактность расположения;
    • точная балансировка вала, что способствует длительной работе без необходимого технического обслуживания;
    • простой монтаж.

    При выборе такого типа вентилятора для комнаты, где осуществляется личная гигиена всех проживающих в квартире, пользователям следует обращать внимание на диаметр изделия, чтобы он соответствовал размерам используемого воздуховода. Кроме этого, стоит поинтересоваться специальным параметром, отвечающим за обмен воздуха в единицу времени для помещения, куда будет устанавливаться изделие, чтобы производительность была соответствующая. Для ванной комнаты эта величина будет равна 8, для санузла — 10, а для душевой она возрастает до 25. Чтобы точно подсчитать нужную для качественной вентиляции вашего помещения производительность вентилятора, надо знать объем помещения и умножить его на стандартную кратность обмена воздуха.

    Например, при высоте 2,75 м и площади 5,5 кв. метров ванной комнаты, производительность вентилятора должна быть не менее 5,5х2,75х8 = 121 м3/ч.

    Зная рассчитанную величину производительности, легко можно подобрать соответствующий ей канальный вентилятор.

  • Ссылка на основную публикацию
    Adblock
    detector
